注塑机_机器概述及加工参数

• 作者: JSK_RK
• 来源: 网络
• 日期: 2014-08-31
• 浏览次数: 2184次

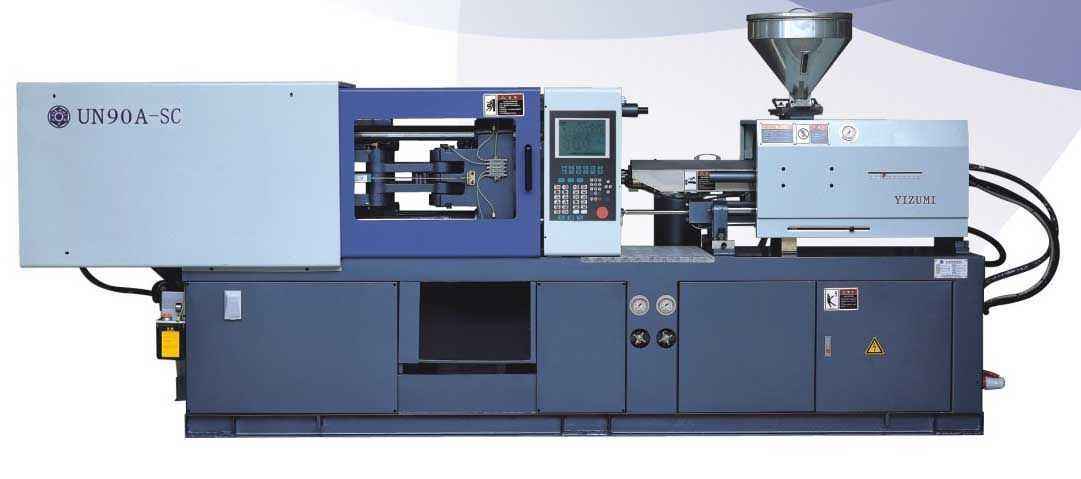

注塑机
　　5Hmolding高速注塑机又名高速注射成型机或高速注射机。它是将热塑性塑料或热固性料利用塑料成型模具制成各种形状的塑料制品的主要成型设备。5Hmolding高速注塑机能加热塑料，对熔融塑料施加高压，使其射出而充满模具型腔。

详细介绍

一、注塑机的分类：
由于注塑制品的结构和种类比较多，所以用来成型注塑制品的注射机类型也较多。德库玛将注塑机按以下几种方式进行分类：
1.按对原料的塑化和注射方式分类。
2.按注射机外形结构不同分类。
3.按注塑机的加工能力分类。
4.按注射机的特殊用途分类。
按对原料的塑化和注射方式分类，又可以将注塑机分为（1）柱塞式、（2）往复螺杆式和（3）螺杆塑化柱塞注射式三种。
按注射机外形结构不同，又可分为（1）立式注塑机、（2）卧式注射机、（3）角式注射机、（4）多模注射机、（5）组合式注射机
按加工能力的大小给注射机分类，可分为（1）超小型注射机、（2）小型注塑机、（3）中型注塑机、（4）大型注射机（5）超大型注塑机
按注射机的用途分类可分为（1）通用型注射机、（2）排气式注射机、（3）精密度高速注射机、（4）塑料鞋用注射机、（5）三注射头单模位注射机、（6）双注射头两模位注射机

DKM注塑机的综合性能参数：
设计制造注塑机比较合理的经济指标，是考核它的一些综合性能参数，是在满足生产合格注塑制口之外的参数，即注射时空循环次数、用电总功率、设备总质量和设备外形尺寸等。
空循环时间是由合模、注射座前后移动、开模和塑化、注射、保压、冷却及取出制件等生产动作时间之外的切换时间组成，是完成制品的一次循环中的无用功时间。
空循环时间也是衡量注射机生产能力的指标，它反映了注射机机械结构质量、动作灵敏度、液压系统以及电器性能参数的工作质量。
5Hmolding高速注塑机又名高速注射成型机或高速注射机。它是将热塑性塑料或热固性料利用塑料成型模具制成各种形状的塑料制品的主要成型设备。5Hmolding高速注塑机由注射系统、合模系统、液压传动系统、电气控制系统、润滑系统、加热及冷却系统、安全监测系统等组成。
传统的高速注塑机就是针对射出速度而言的，采用蓄能器作为射出动力源，为注塑机高速/高压射出提供爆发能量实现高速注塑的目, 西诺控股集团研发设计的5HMolding高速注塑机在高速注塑的基础上配合采用两组伺服液压系统，同时供油分别动作，实现两轴甚至三轴连动，是一款全高速注塑机。
为了满足人们对注塑制品的大量需求，满足市场供应，DKM塑料行业的工程技术人员通过不断努力，逐步向注塑制品生产的高速化、自动化方向努力。以下几点举措方案都很好地让注塑机得到改良，品质得到升华。
1.增加注塑机单位时间内的循环次数：通过提高物料塑化用螺杆转速，加快熔料的注射速度，以缩短单件制品注塑的生产周期，从而达到增加循环次数的效果。
2.一台注射机上配备两个注射料筒。预塑螺杆可依次向两个注射料筒供料，达到连续注射。
3.采用双套模具注塑。工作时，两套模具转动换位，使注射熔料与冷却、开模工序在两个工位上同时进行，缩短了预塑停机等待时间，使注射机的生产能力提高近一倍。
4.实现自动化：在注塑制品成型生产过程中，采用计算机对原料的输送、机筒供料、工艺温度控制及开模、制件取出等工序实行全自动程序控制。
5.为了使注塑制品能在多种特殊环境中工作，要求用不同性能的塑料生产出能适应各种工作环境的塑料制品。不同性能的塑料制品，其注塑生产工艺条件不同，这就促使注射机向专用型发展。如具有较好的电性能、物理性能和耐热性能、不易变形的制品生产用热固性塑料注塑机，多种色彩、多种原料复合成型用多色注射机，为改进产品质量而设计的排气式注射机、纤维增强塑料注射机、低发泡注射机和注射吹塑成型机等。
6.注射成型生产工艺方面，有的已采用流动注射成型、注射压缩成型、夹层注射成型、反应注射成型及气体辅助注射成型等。
5HMolding高速注塑机的研发意义
塑料制品成本中，成本主要由两部分组成：
一.原料成本，要获得更大利润，节省原料、降低制品的报废率是最直接有效的方法；二.生产成本，想节省生产成本，省电和在生产相同的制品时间内，缩短注塑周期是有效的方法。
总之，要想获得更大利润就要节省原料（减小塑料制品的壁厚---薄壁制品）、提高良品率，是最简单快捷的方法，其次节能（省电），高效（缩短注塑成型周期），都是增大利润的好方法，这也是开发高速注塑机的目的。
5HMolding高速注塑机的优点：
1.液压系统-高节能
5HMolding高速注塑机采用伺服节能液压系统，伺服电机搭配定量泵，伺服电机的起动/停止/转速可以任意调整，带动油泵转动，可以控制油泵的吐出量和吐出速度，可跟据注塑机各动作实际需要的速度，直接控制注塑机的各动作快慢和位置。可以这样理解，注塑机各动作的快慢和位置，直接受控于伺服节能液压系统。
普通液压系统采用普通电机和定量泵搭配，普通电机的转速不能调整，起动和停止也较困难，注塑机一旦开始运作，普通电机带动油泵定速运转，转速不会改变，油泵随普通电机一起运转吐出的油也是定量不变的，油泵吐出的油是不变的，注塑机各个动作的速度有快有慢，绝大部分的动作只用了油泵吐出的一部分油，多余不用的油流回油箱。这部分多余的油是油泵做的无用功，这样的无用功在伺服液压节能系统中是不存在的，伺服节能液压系统需要多少油就吐出多少油，这就是伺服节能液压系统可以节能的原因所在。
还有非常重要的一点，生产的制品壁较厚，需要较长的冷却时间，在这段冷却时间内，注塑机暂时没有动作，不需要油泵吐出油，普通液压系统是一直运转的，油泵出来的油全部流回了油箱，消耗的电能做的都是无用功。而伺服节能液压系统在这段冷却的时间内是停止待转的，不会消耗电能，这正是伺服节能液压系统最省电的亮点，制品的冷却时间越长省电的优点越突出。
另外，伺服节能液压系统仅根据注塑机各动作的行程吐出油量，液压油的流动量较小，普通液压系统油泵吐出量是不变的，这会产生不必要的流动损耗（这会使油温容易升高，加快液压油和油封老化等）和机械磨损（油泵磨损等）。
2.液压系统-高效率
5HMolding高速注塑机采用两组伺服液压系统，同时供油分别动作，可实现两轴同动（开模/脱模同时进行），还可根据制的实际需求增加新的动力源，实现三轴联动（储料/开模/脱模可同时动作）大幅度的缩短注塑成型周期。
3.电控部分-高精密
精密航太级Moog伺服阀及高阶KEBA电控，配合单缸射出系统,射出位置精密，产品重复精度高。
4.合模系统-高刚性
5HMolding高速注塑机的夹模系统经过有限元分析，模板低变形，连杆采用大角度设计且其的支点靠近中心,锁模力传达到模板中央部,实现锁模的均一分布,保持模具精度，确保锁模高速运动
5.注射系统-高应答
5HMolding高速注塑机使用蓄能器做射出动力源，配合感应器Moog伺服阀及低惯量射出机构，射出应答30ms。稳定。
6.注射系统-高塑化
5HMolding高速注塑机螺杆长径比 L/D=24~26，并采用双螺纹+混炼，使塑料混炼均匀
7.高安全性
5HMolding高速注塑机提供全封闭钣金，机械、油路、电气三重保护。
5HMolding 高速机的动作方式：
普通的高速机只能实现单一的动作：
合模-注塑-储料-开模-顶出-复位-合模
而采用多回路的5HMolding 高速机动作流程可实现两轴甚至是三轴联动：
储料
合模-注塑-开模-复位-合模
顶出
5HMolding 高速机应用：
1.PP，PE，PS的各种薄壁类制品，如一次性餐盒，航空杯， IML盒子
2.高产量的产品， 如注射器等
3.精密的工业配件等
DKM注塑机的日常维护保养：
使用前检查:
1.油箱内油量的检查.确定在油量标准内.
2.室热与油温的检查.室内低温状态下应预热油液.室内高温,要作散热处理.
3.压力表的检查,是否摆动严重,能否回零位及里程状态.
4.温控系统的查.
使用中检查:
1.启动时溢流阀调至最低压力.
2.检查和调节溢流阀的调节压力,是否连续均匀升降,一切正常后再调至设定压力.
3.油泵\油壳\电磁铁的检查,油温20度-50度算正常,泵壳温度比室温高10度-30度也正常.
4.漏油情况检查.
5.噪声振动检查.
6.压力表检查.
7.电气元件工作情况,安全装置可靠程度检查.
8.各机柱\油缸元件的紧固螺帽螺丝是否松动.
停机后的检查:
1.油箱油面的检查
2.检查各液压元件
3.各阀手柄位置应恢复到“卸压”“停止”“后退”等位置。
4.检查控制开关按钮以及电气元件是否松动,动作灵敏程度.
5.机柱与含油轴承活动连接运动部位加注润滑油.
6.关掉电源,做好安全工作
注塑机出现不锁模问题的处理方法：
1.检查安全门前行程开关，并修复
2.检查电箱内24V5A电源，换保险箱及电源盒。
3.检查阀芯是否卡住，清洗阀芯。
4.检查I/O板是否有输出，电磁阀是否带电。
5.检查液压安全开关是否压合，机械锁杆档板是否打开。


注塑机干燥机高效节能系统

注塑机干燥机高效节能系统是将干燥机排出的热风，经高效节能转换系统，吸收热量排出湿气粉尘。在利用美国航空纳米热能辐射回收技术(发明专利)吸收注塑机料筒辐射的热量，实现余热采集再利用，可节省干燥机烘干原料而消耗的电能，同时不会对注塑机的正常使用产生影响，节能效果显著，除湿效果明显。同时由于料筒排出的热减少，降低生产车间的环境温度，间接减少了冷气费用。
1.产品应用范围：注塑干燥机
2.产品规格：根据用户的干燥机不同而量身定制，满足不同规格设备；
3.直接收益：节电率50%-80%，12个月左右收回投资；
4.间接收益：车间温度降低，节省降温费用；改善工作环境，提高员工工作效率；
承诺：节电率低于50%，承担所有改造费用，并恢复原工况。
干燥机高效节能系统原理产品优点
1. 与传统干燥机相比，本系统可节约50%以上的电能消耗，节能效果显著。
2. 该系统免维护型，经久耐用正常使用15年以上。
3. 除湿效果明显，免去除湿装置：干燥机排出的热风含有湿气和粉尘，经过高效换热器转换把热 量吸收再利用，湿气粉尘排出，水份的消除是经过加热换热器的方式蒸发水份，然后经过风机冷凝后再给加热管加热，利用除湿机转轮的原理，所以我们的产品有一定的简易除湿效果。
4. 将注塑机料管辐射的热能进行采集利用，降低了生产车间的环境温度。
5. 优化车间环境，有效收集烟雾及粉尘：通过高效换热器排出的烟雾和粉尘，本产品自带特定的回收袋，不会直接排放到车间，干燥机高效节能系统是免维护型，不同与市场上的热风回收器，避免更换清洗过滤器的繁琐工作。
